Magics分割模型的3種不同方式·下

發表時間：2021-05-13?????責任編輯：極光創新

在《Magics分割模型的3種不同方式·上》我們介紹了1種分割模型的方法

，這篇文章將講解余下的2種比較快速簡便的方法
。

一、簡單切割法

這個方法簡單粗暴

，一學就會
，缺點就是無法較好地控制切割區域。

①按照慣例

，先修復
。

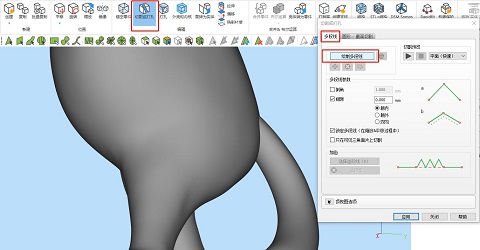

②點擊需要切割的模型

，選擇“工具”-“切割或打孔”功能，多段線模式下即最為簡單的切割方法
，點擊繪制切割的多段線即可。

③在功能頁上

，可選擇設置倒角，即將尖銳的切割角去銳化
，也設置間隙
，以方便后期拼合
。另外有一個比較重要的功能，即“鎖定多段線”
，由于模型和切割線并不是保持不變相對位置
，而是可調整的
，所以這個的功能的開啟和關閉能改變不同的切割線固定方式，以方便調整模型角度切割
。

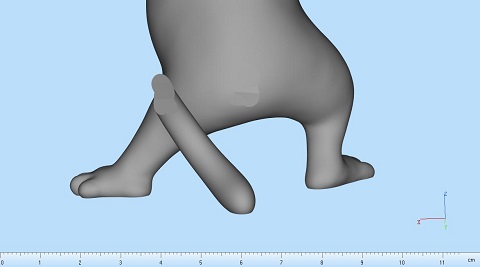

④調整好后點擊“應用”即可沿著切割線把模型切割開了

。

二

、截面切割法

這個方法同樣粗暴

，甚至于這個功能是直接切割出平面
，不過這個相比于簡單切割的好處是能夠自動生成凸臺、插銷等接口
。

①修復，修復

，還是修復
。

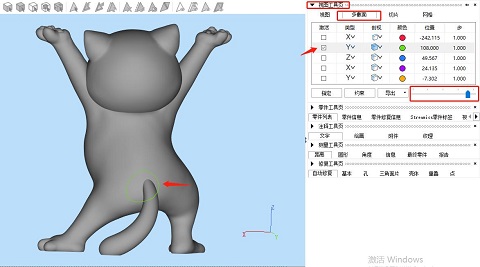

②在左側視圖工具頁

，選擇“多截面”
，類型中即指不同方向軸的截面
，當然我們也可以點擊展開后自行選擇別的截面
，如3點確定一個別的角度的截面
。勾選激活某個截面后
，拉動下方的移動軸即可控制模型上的截面的移動。同時我們也可以在“剖視”欄選擇不同的視圖效果
，把截面移動至自己需要切割的位置
。

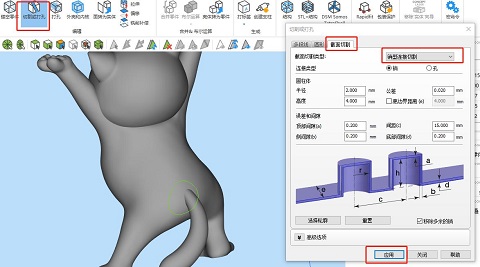

③打開切割功能

，選擇截面切割
，右側可有多模式
，基本模式下即直接切割開
，其中高級模式下會產生可嵌合的中央凸臺，凸臺結合適用于中空模型的切割
，銷型切割將在切割面上產生數個插銷，在案例中我們選擇高級模式
，并依據切割面大小設置參數。

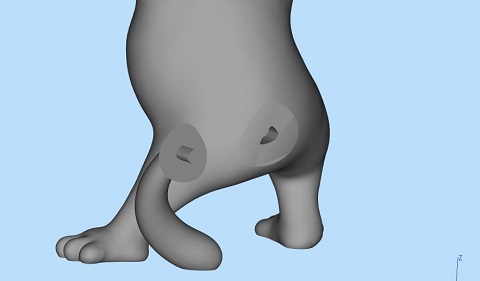

④點擊“應用”

，我們便能得到帶中央凸臺插銷的模型，對于復雜面切割時
，容易產生模型破面等問題，建議再次修復
。

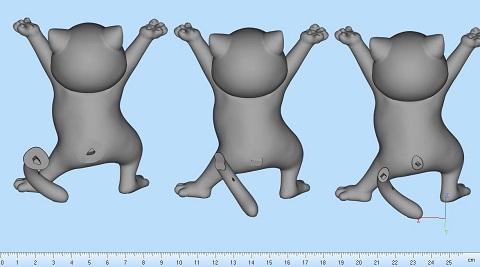

最后附上3個切割方法的成果供大家對比

。
